표준사양
Good Pump!
차원높은 설계와 디자인
| 형식 | GDV |
|---|---|
| 최대유량범위(m2/min) | 3~60 |
| 최대양정(m) | 10~100 |
| 사용온도(℃) | 0~105 |
| 회전수(Revolution) | 1150, 1750rpm |
| 회전방향(Rotation) | CW(구동측에서 보아 시계방향) |
| 구경(Bore) | 150~300mm(토출구경 기준) |
| 플랜지(Flange) | KS B 1511 |

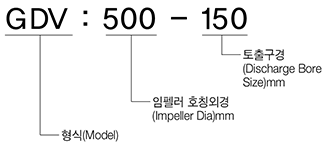

- 규격표시(Designnation)

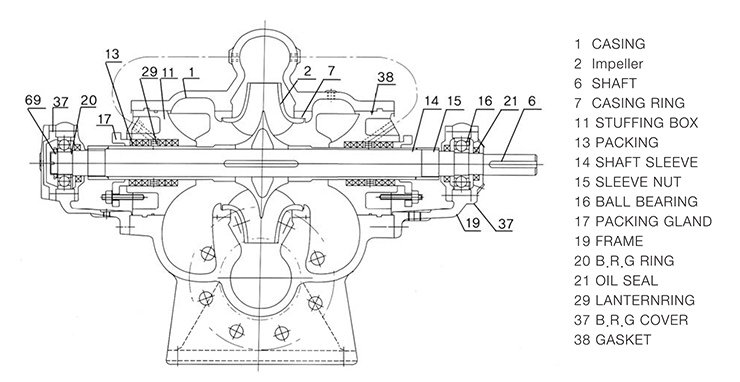

- 조립단면도
| 구 분 | 케이싱(Casing) | 임펠러(Impeller) | 주축(Shaft) | 축봉장치(Sealing) |
|---|---|---|---|---|
| 표준재질(Standard) | GC 200 | GC200 | SM45C | Gland Packing |
| 주문재질(Option) | SSC13, SSc14, GCD450 | BC6, SSC13, SSC14 | STS304, STS316 | Mechanical Seal |
| Model | 흡입 (Suc.) |
토출 (Dis.) |
플랜지 형상 | 베어링규격 | M/S 규격 | 펌프중량 (Kg) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 흡입(Suc.) | 토출(Dis.) | Driven | End | Driven | End | ||||
| GDV 280-150 | 200 | 150 | RF | RF | 6310 | 6310 | 70 | 70 | 370 |
| GDV 340-150 | 200 | 150 | FF | FF | 6311 | 6311 | 80 | 80 | 394 |
| GDV 400-150 | 200 | 150 | RF | RF | 6310 | 6310 | 70 | 70 | 443 |
| GDV 500-150 | 200 | 150 | RF | RF | 6310 | 6310 | 70 | 70 | 563 |
| GDV 280-200 | 250 | 200 | FF | FF | 6311 | 6311 | 80 | 80 | 483 |
| GDV 340-200 | 250 | 200 | RF | RF | 6312 | 6312 | 90 | 90 | 523 |
| GDV 400-200 | 250 | 200 | RF | RF | 6314 | 6314 | 100 | 100 | 587 |
| GDV 280-250 | 300 | 250 | RF | RF | 6312 | 6312 | 90 | 90 | 676 |
| GDV 340-250 | 300 | 250 | RF | RF | 6314 | 6314 | 100 | 100 | 732 |
| GDV 400-250 | 300 | 250 | RF | RF | 6314 | 6314 | 100 | 100 | 810 |
| GDV 280-300 | 350 | 300 | RF | RF | 6314 | 6314 | 100 | 100 | 996 |
