Good Pump!

차원높은 설계와 디자인

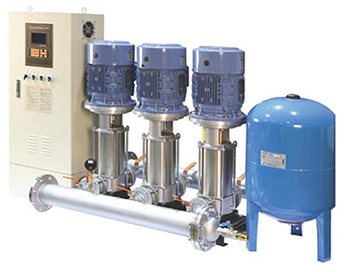

부스터 펌프　I　제품소개

펌프1

표준사양

형식 GBS

최대유량범위(m2/min) 0.04~6.6

최대양정(m) 15~245

사용온도(℃) 0~90

회전수(Revolution) 3450rpm

구경(Bore) 50~300m

펌프종합대수 2~6대

사용용도
- 아파트 및 빌딩의 자동급수용
- 제조 설비의 자동급수용
- 고압살수 및 농업살수용

규격표시(Designnation)

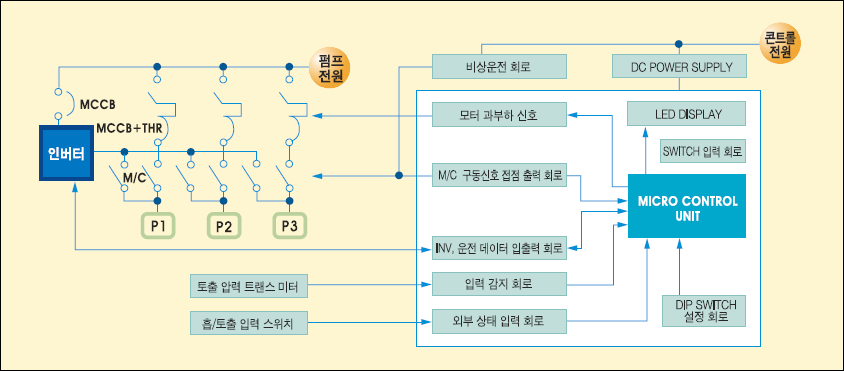

Controller 사양

항 목	내 용
운전Mode	Auto and Manual
액정표시	한글LCD, 각종 그래픽 화면
인버터	1HP~이상(50~60Hz)
압력 트랜스미터	2Wire, 4~20mA, 0~25Bar
원격제어(PC)	RS-485통신(USB TYPE)

GBS1series GBS3series GBS5series GBS10series GBS15series GBS20series GBS32series

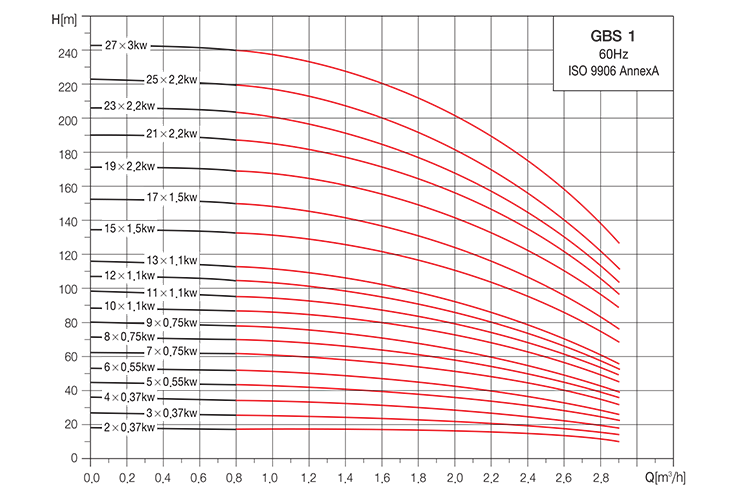

선정도

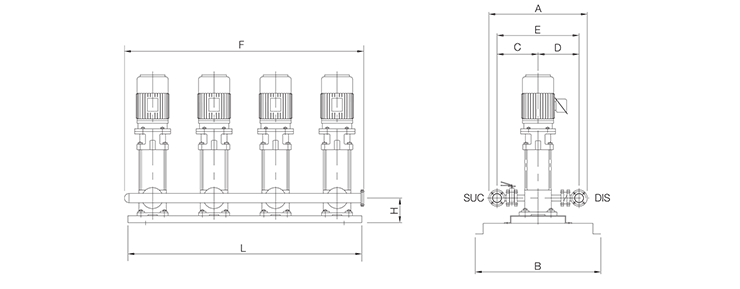

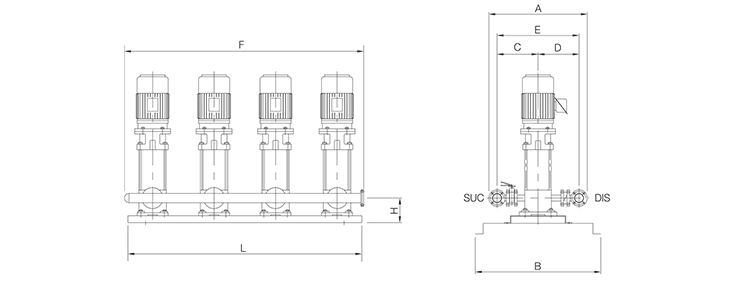

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 1:2~27	580	295	345	640	795	420	560	140	50×50
3 GBS 1:2~27	880	295	345	640	815	720	560	140	65×65
4 GBS 1:2~27	1180	295	345	640	825	1020	560	140	80×80

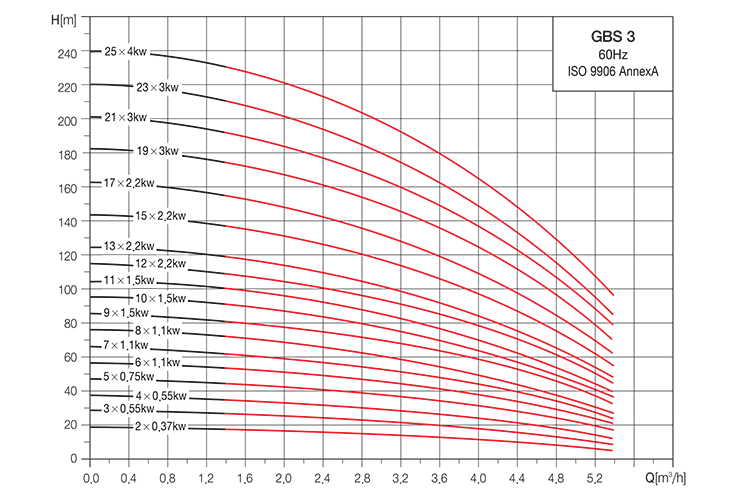

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 3:2~25	580	295	345	640	795	420	560	140	50×50
3 GBS 3:2~25	880	295	345	640	815	720	560	140	65×65
4 GBS 3:2~25	1180	295	345	640	825	1020	560	140	80×80

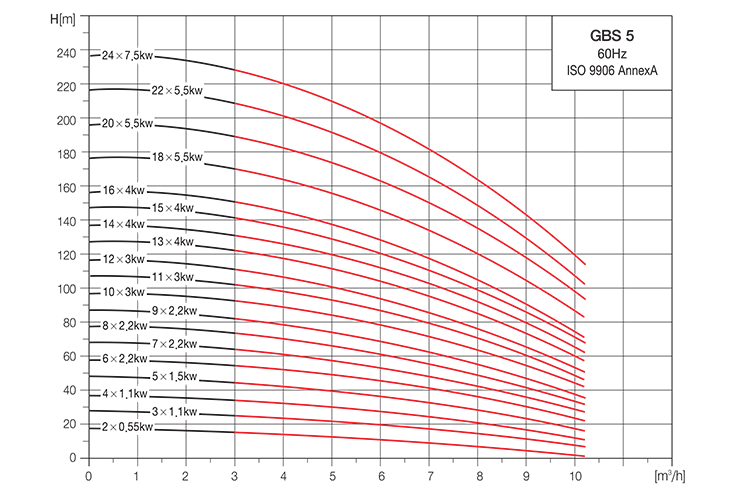

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 5:2~24	650	345	380	725	900	490	560	140	65×65
3 GBS 5:2~24	980	345	380	740	925	820	560	140	80×80
4 GBS 5:2~24	1310	345	380	760	970	1150	560	140	100×100

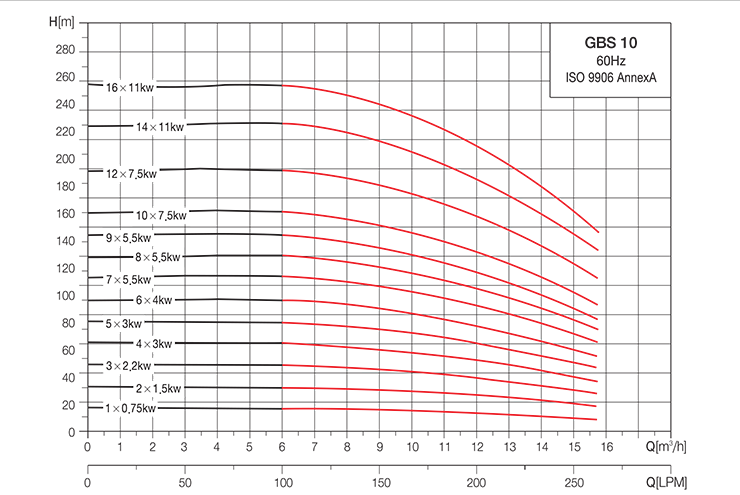

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 10:1~16	650	345	380	725	900	490	560	155	65×65
3 GBS 10:1~16	980	345	380	740	925	820	560	155	80×80
4 GBS 10:1~16	1310	345	380	760	970	1150	560	155	100×100

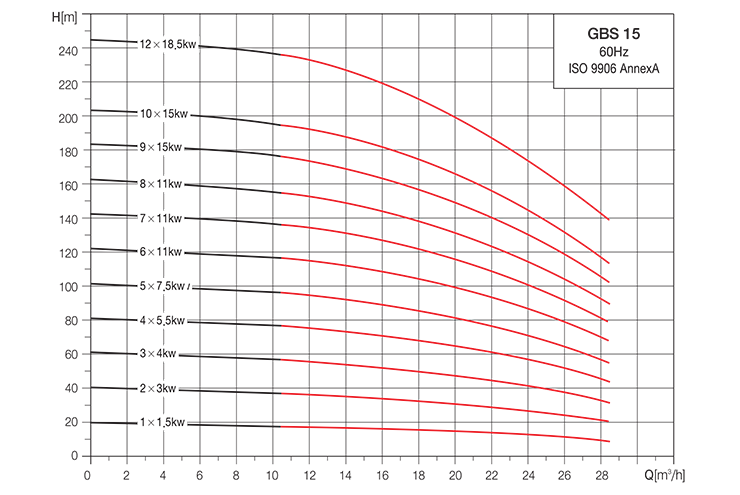

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 15:2~12	1010	395	645	860	1100	690	790	270	125×125
3 GBS 15:2~12	1460	405	475	880	1160	1190	790	270	150×150
4 GBS 15:2~12	1910	440	510	950	1280	1690	790	270	200×200

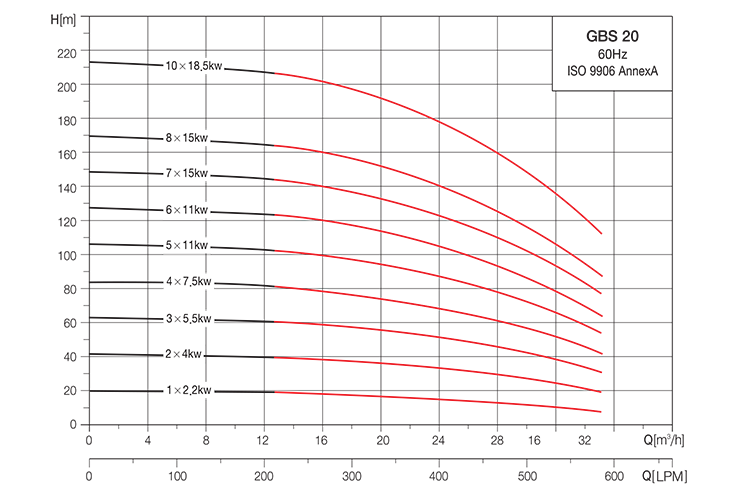

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 20:1~10	1010	395	645	860	1100	690	790	270	125×125
3 GBS 20:1~10	1460	405	475	880	1160	1190	790	270	150×150
4 GBS 20:1~10	1910	440	510	950	1280	1690	790	270	200×200

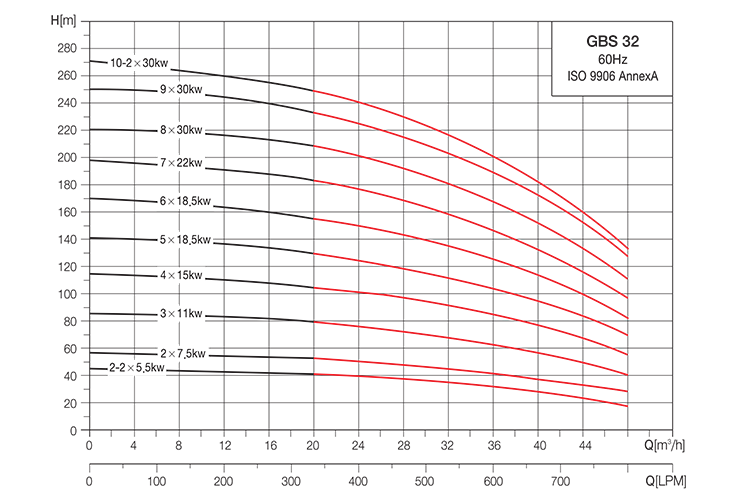

선정도

SYSTEM 외형도

(단위:mm)

MODEL	외 형 치 수 (mm)								헤더구경 (흡입×토출)
MODEL	A	C	D	E	F	L	B	H	헤더구경 (흡입×토출)
2 GBS 32:2~10	1010	395	645	860	1100	690	790	270	125×125
3 GBS 32:2~10	1460	405	475	880	1160	1190	790	270	150×150
4 GBS 32:2~10	1910	440	510	950	1280	1690	790	270	200×200
